用   途

本机组采用连铸连轧的工艺方法生产电工用普铝,铝合金杆成品杆径Φ9.5mm。

主要组成

熔铝炉、保温炉、五轮式连铸机、油压剪切机、校直机、培频加热器、连轧机、收线。

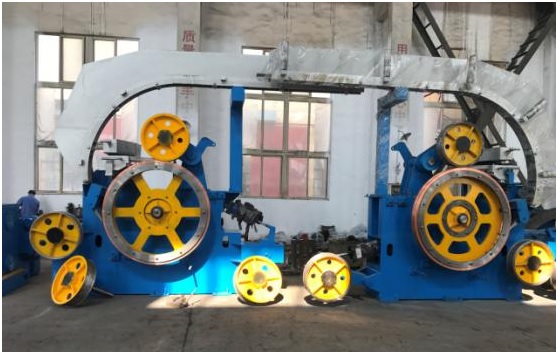

连铸机

出杆直径

Ф9.5 mm

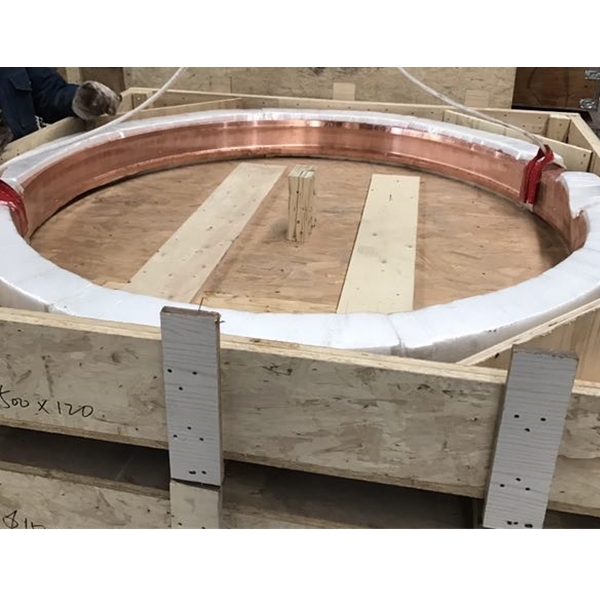

结晶轮直径

Ф1600 mm

生产能力

2.7－4 t／h

铸锭截面积

约2300 mm²

型    式

水平、垂直辊机架各1；Y型上下传动机架各6

出锭速度

8-12 m／min

机架数

14

铸机电机

Z2-52  4 Kw  1000 r/min

轧辊名义尺寸

255mm

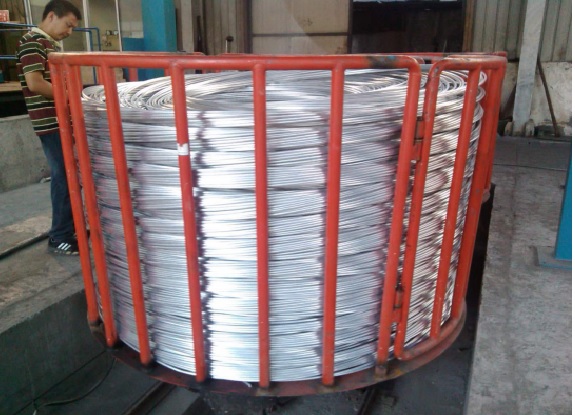

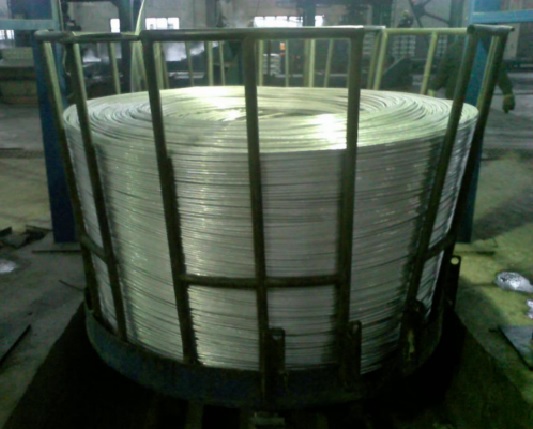

成圈收线

终轧速度

V＝4-6m／s

收线直径

Φ1500～Φ2300mm

轧机电机功率

Z4-355-32  355 Kw  600 r/min

连轧机

控制方式

全数字式（西门子）直流调速、PLC人机界面。

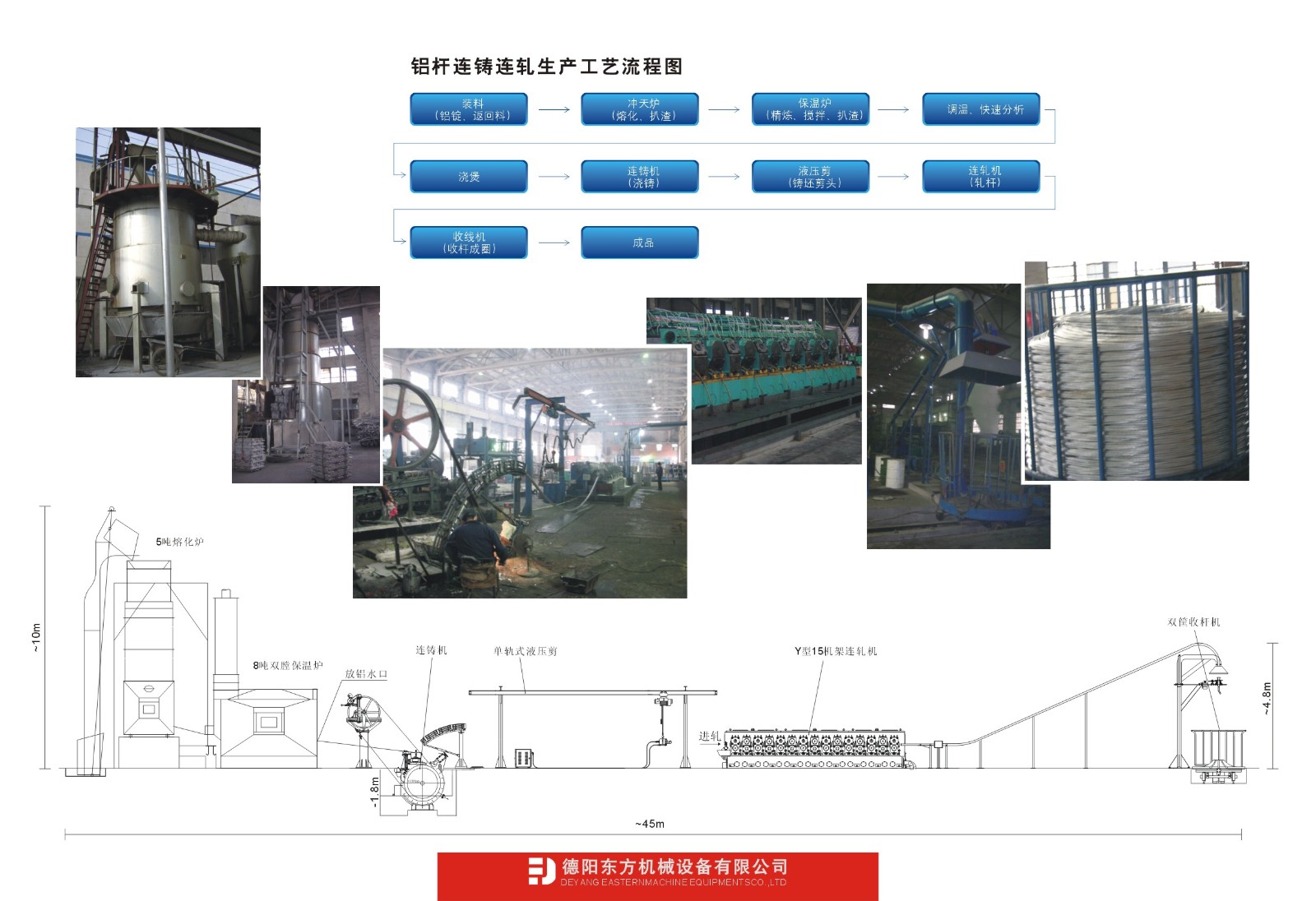

用   途

本设备采用连铸连轧法工艺生产导电铝杆，生产的杆径为Ф9.5mm(Ф13、Ф15)三种规格。

主要组成

连铸机、单轨式油压剪、Y型连轧机、电控。

连铸机

最大剪切力

12000Kgf

轧辊名义尺寸

255mm

结晶轮直径

Ф1500mm

最大剪切行程

65mm

相邻机架传动比

1:1.25

结晶轮截面积

2444mm²

电动机功率

4KW  h=960r／min

终轧速度

V-6.2m／s

铸锭面积

2420 mm²

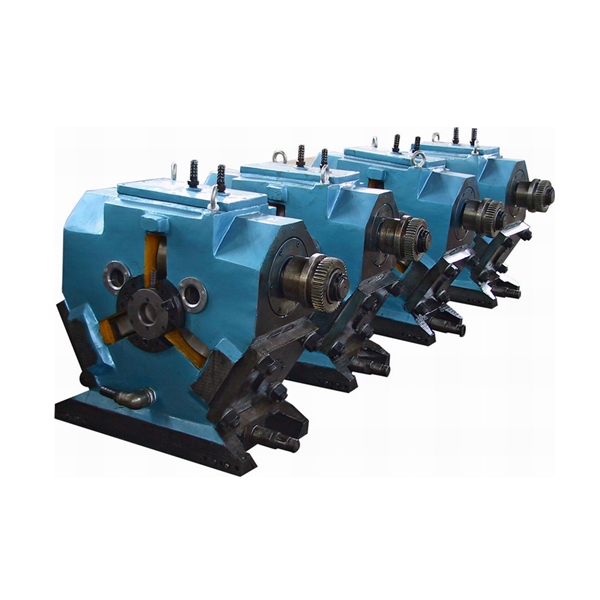

Y型连轧机

轧制中心高

902.5mm

浇铸速度

7.8-15.6m／min

出杆直径

Ф9.5mm(Ф13、Ф15)

主电机功率

250Kw

结晶轮转速

1.66-3.3r／min

生产能力

2.6－4.2t／h

设备总尺寸

32050×7200×4200

电动机功率

3Kw

型    式

三辊Y型

设备总功率: 约350kw

单轨式油压剪或滚剪

机架数

15 (13、ll)

机械重量: 约65吨
